东莞环保过程监控水平衡监控设备安装规范

近日，东莞市污染源在线监控建设技术指南（2020）发布，指南中对东莞环保过程监控水平衡监控设备安装提出要求，对东莞环保过程监控水平衡监控设备安装中的管道式流量计和明渠流量计安装等做出相关规定，以指导东莞环保过程监控水平衡监控设备安装工作。

东莞环保过程监控水平衡监控设备常见选型有：管道式电磁流量计、涡轮流量计、插入式电磁流量计、智能水表、超声波明渠流量计等设备。

东莞环保过程监控水平衡监控管道式流量计设备安装要求

（一） 东莞环保过程监控水平衡监控管道式流量计安装整体要求

（1）避免在阳光直射或周围温度过高的地方安装，如果安装时无法避免，应采取隔热、通风等措施。

（2）远离强磁设备，如大电机、大变压器和电焊机等强磁干扰；还应避免被测流体中含有较多的铁磁性物质和大量气泡，防止测量不准。

（3）避免强烈震动，如管道振动很大，在流量计两边管线应设置固定管道支撑座。

（4）为便于安装、维护、维修，在流量计周围应留有足够的安装空间。

（5）流体流动方向与流量计的流向标志方向一样。

（6）安装的管道，要保证测量管道内始终充满被测介质，防止空管。

（7）流量计不要安装在有负压的管道段，防止衬里材料脱落。

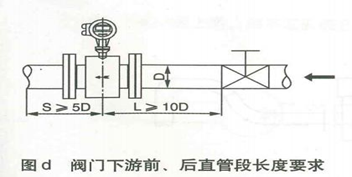

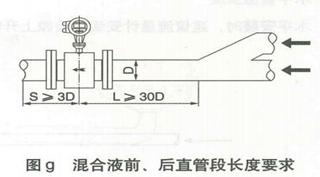

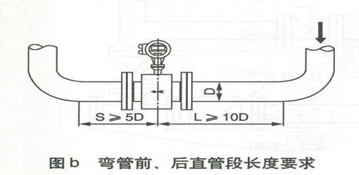

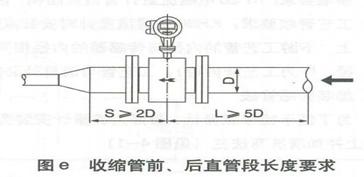

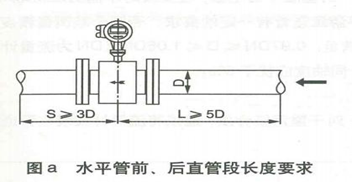

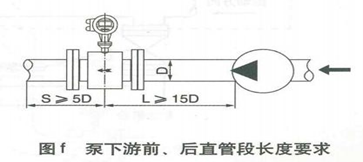

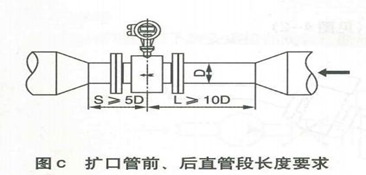

（二） 东莞环保过程监控水平衡监控管道流量计安装规范图包括直管段要求、敞口排放，流量计安装在管道的低段区、夹有气泡管路的正确安装位置、较长管路，流量计的下游应安装电动阀门等（详细图片请看附件一）。

东莞环保过程监控水平衡监控明渠流量计设备安装要求

（一） 东莞环保过程监控水平衡监控明渠流量计安装整体要求

（1）设备供电：一般供电 220V 50Hz，供电电源应稳定可靠。

（2）表头安装：流量计的仪表显示部分应安装在室内，室内要通风良好，无腐蚀性气体。仪表可壁挂安装，安装应牢固可靠；如室内条件不好或必须挂在室外，应装在仪表防护箱内，避免日晒雨淋，仪表箱应做好通风、防雨等措施。

（3）探头安装：超声波明渠流量计的探头应安装在量水堰槽水位观测点的正上方，探头发声的一面要对准水面，可用水平尺放在探头盖上，校准探头对准水面。

（4）量水堰槽安装：现场常见量水堰槽的选型有三种，巴歇尔堰槽、三角堰槽、矩形堰槽。堰槽尺寸的选择需根据企业排水量进行配置，堰槽的建设应满足以下要求：

A、堰槽必须水平安装在渠道里，四周填满混泥土。

B、出水口必须低于安装堰槽的槽底，保证水流过不能滞留，要立即排出。

C、渠道里水流要平稳，不能泡沫之类的东西。

（二）东莞环保过程监控水平衡监控明渠流量计安装规范包括东莞环保过程监控水平衡监控探头安装规范、东莞环保过程监控水平衡监控量水堰槽安装规范等（图片请看附件一）
