东莞VOCs在线监控设备安装技术要求

为助力打赢蓝天保卫战，提升东莞VOCs在线监控设施运行水平，推进东莞环保VOCs监控安装等工作，东莞市发布了《东莞市污染源在线监控设备安装技术行业规范》，规定了东莞VOCs在线监控设备供电，东莞VOCs在线监控开孔位置等要求。

1.东莞VOCs在线监控设备供电要求

电源线缆：配电功率能够满足仪表实际要求，功率不少于300W，至少预留三孔插座 5 个、稳压电源 1 个、UPS 电源 1 个（选配）。

吹扫气源：氮气或仪表风压力≥气或仪表风压无油、无尘、无水 。信号输出：测量数据传输至东莞VOCs在线监控数采仪，统一上传生态环境局。

2.东莞VOCs在线监控设备安装维护平台

在架空管道等其他不便安装和维护的场合，需要加装安装维护平台；平台上需要开取样孔、温压流孔、环保比对孔等，具体尺寸详见图纸。

3.东莞VOCs在线监控开孔位置要求

--东莞VOCs在线监控选点要求

安装位置应能准确可靠地连续监测固定污染源烟气排放状况，按照采样选点要求进行布设。

--东莞VOCs在线监控具体要求

·位于固定污染源排放控制设备的下游和比对监测断面上游。不受环境光线和电磁辐射的影响。

·烟道振动幅度尽可能小。

·东莞VOCs在线监控安装位置应尽量避开废气中水滴和水雾的干扰，如不能避开，应选用能够适用的检测探头及仪器。

·安装位置不漏风。

4.东莞VOCs在线监控安装平台要求

对于排口比较高的现场，应安装采样平台，采样平台建设要求如下：

采样或监测平台长度应≥2m，宽度应≥2m 或不小于采样枪长度外延 1m，周围设置 1.2m 以上的安全防护栏，有牢固并符合要求的安全措施，便于日常维护和比对监测。

采样或监测平台应易于人员和东莞VOCs在线监控仪器到达，当采样平台设置在离地面高度≥2m 的位置时，应有通往平台的斜梯（或 Z 字梯、旋梯），宽度应≥0.9m；当采样平台设置在离地面高度≥20m 的位置时，应有通往平台的升降梯。

当东莞VOCs在线监控设备安装在矩形烟道时，若烟道截面的高度>4m，则不宜在烟道顶层开设参比方法采样孔；若烟道截面的宽度>4m，则应在烟道两侧开设参比方法采样孔，并设置多层采样平台。

在东莞VOCs在线监控设备监测断面下游应预留参比方法采样孔，采样孔位置和数目按照 GB/T 16157 的要求确定。现有污染源参比方法采样孔内径应≥80mm，新建或改建污染源参比方法采样孔内径应≥90mm。在互不影响测量的前提下，参比方法采样孔应尽可能靠近 EQMS-200 监测断面。当烟道为正压烟道或有毒气时，应采用带闸板阀的密封采样孔。

若无适当采样孔时，可将采样管直接由排放口插入 2 倍直径或 2m 深处采样。若采样孔位于排放管道负压处，则采样管与采样孔之间应完全密封。

5. 东莞VOCs在线监控采样探头及温压流开孔尺寸（尺寸规格相同）

图 1 开孔示意图

图 2 开孔示意图（俯视图）

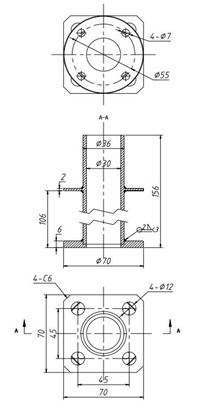

图3 开孔及法兰尺寸图
